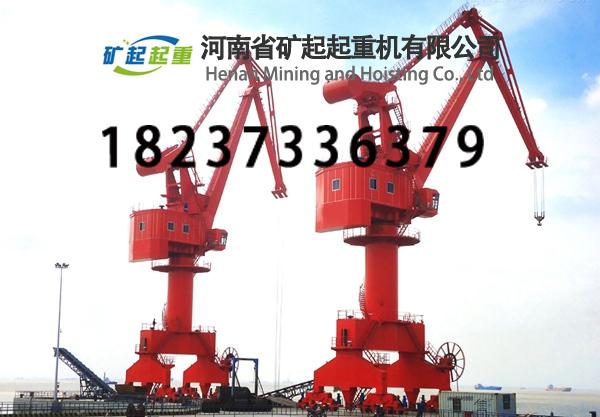

山東威海門座式起重機銷售廠家18237336379是專業從事起重機械設備的全產業服務。公司主要經營各種雙梁，橋門式起重機，歐式起重機，電動葫蘆，環鏈葫蘆，各類零配件及配套件的銷售業務，同時進行起重設備的設計，安裝，維修，保養及代辦年檢等相關業務。

    1.山東威海門座式起重機銷售廠家18237336379門座式起重機的變幅機構是控制臂架（吊臂）升降、調整作業幅度（即吊具中心線至回轉中心的水平距離）的核心裝置，其工作原理圍繞 “改變臂架傾角以調整作業半徑” 展開，同時需平衡臂架自重及吊載產生的力矩，確保作業穩定。以下從動力傳遞、幅度調整機制、平衡與安全控制三方面詳細說明：
    一、核心功能與基本構成
    變幅機構的核心功能是通過改變臂架的仰角（臂架與水平面的夾角），實現吊載在水平方向的移動（幅度增大時，吊載遠離回轉中心；幅度減小時，吊載靠近回轉中心）。
    其基本構成包括：
    （1）驅動裝置：電機（或液壓馬達）、減速器、制動器等，提供動力并控制速度與啟停。
    （2）傳動機構：根據驅動方式不同，分為繩索式（滑輪組、鋼絲繩）或剛性式（液壓油缸、齒條齒輪）。
    （3）平衡裝置：如平衡重、補償滑輪組等，用于平衡臂架自重產生的力矩，減少驅動負荷。
      (4)限位與安全裝置：幅度限位器、力矩限制器等，防止超范圍作業或超載。
    二、不同類型變幅機構的工作原理
    門座式起重機的變幅機構主要分為繩索滑輪式和液壓油缸式，兩者工作原理差異顯著：
    （1） 繩索滑輪式變幅機構（傳統中小型門座起重機常用）
    動力傳遞路徑：電機通過減速器驅動卷筒旋轉，卷筒收放鋼絲繩，鋼絲繩通過臂架上的滑輪組連接至臂架根部或變幅鉸點，拉動臂架繞鉸點轉動（仰角增大或減小）。
    幅度調整機制：
    當卷筒收繩時，鋼絲繩拉動臂架前端上升，臂架仰角增大，作業幅度減?。ǖ踺d靠近回轉中心）。
    當卷筒放繩時，臂架在自重及吊載重力作用下下擺，仰角減小，作業幅度增大（吊載遠離回轉中心）。
    平衡設計：需配合平衡重或 “補償滑輪組”，平衡臂架自重產生的傾覆力矩。例如，當臂架幅度增大時，平衡重通過鋼絲繩同步移動，抵消臂架前端的下沉趨勢，減少驅動電機的負荷。
    （2）液壓油缸式變幅機構（大型或高效門座起重機常用）
    動力傳遞路徑：液壓泵輸出高壓油，通過控制閥組進入液壓油缸的無桿腔或有桿腔，推動活塞桿伸縮，直接驅動臂架繞鉸點轉動。
    幅度調整機制：
    當活塞桿伸出時，油缸長度增加，推動臂架仰角增大，幅度減小。
    當活塞桿縮回時，油缸長度縮短，臂架在自重及吊載作用下下擺，仰角減小，幅度增大。
    優勢與平衡邏輯：液壓驅動具有輸出力大、調速平穩、響應快的特點，且油缸本身可通過液壓鎖實現可靠制動。平衡重的設計需與油缸推力匹配，確保臂架在任何幅度下，油缸受力處于合理范圍（避免過載）。
    三、關鍵設計要點：力矩平衡與幅度補償
    （1）變幅過程中，臂架自重和吊載會產生繞回轉中心的力矩，若不平衡，會導致驅動裝置負荷劇增甚至結構變形。因此，變幅機構需滿足 “恒功率或恒力矩” 平衡 ：
例如，當幅度增大（吊載遠離回轉中心）時，吊載產生的力矩增大，此時需通過平衡重的力矩同步增大（如平衡重隨幅度增大而外移），或通過變幅機構的傳動比設計（如繩索滑輪組的倍率變化），使驅動功率保持穩定。
    （2）部分高級變幅機構還配備 “幅度補償裝置”，確保變幅過程中吊載在水平方向勻速移動（而非圓弧運動），避免吊載上下晃動影響作業精度（如港口裝卸集裝箱時）。
    四、安全控制邏輯
    變幅機構的安全運行依賴于幅度限位和力矩限制器的協同作用：
    （1）幅度限位器通過行程開關或角度傳感器，限制臂架的最大 / 最小仰角（即最大 / 最小幅度），防止臂架與門架碰撞或吊載超出安全范圍。
    （2）力矩限制器實時監測吊載重量與當前幅度的乘積（即實際力矩），若超過額定力矩，立即切斷變幅動力（禁止幅度增大或吊載上升），避免整機傾覆。
    2.門座式起重機變幅機構的工作原理本質是 “通過動力驅動改變臂架仰角，配合平衡裝置抵消力矩，實現作業幅度的精確調整”。繩索式依賴鋼絲繩滑輪傳遞力，結構簡單但效率較低；液壓式通過油缸直接驅動，響應快且承載能力強，廣泛應用于大型設備。其核心設計目標是在保證幅度調整靈活的同時，實現力矩平衡與安全可控，確保起重機在不同工況下的穩定運行。
    3.山東威海門座式起重機銷售廠家18237336379具有完善的現代化管理模式，產品結構合理，性能可靠，物美價廉，確保向客戶提供高質量的產品和周到的售后服務，是制造、銷售、安裝一體化的規模型水利工程機械生產企業。
